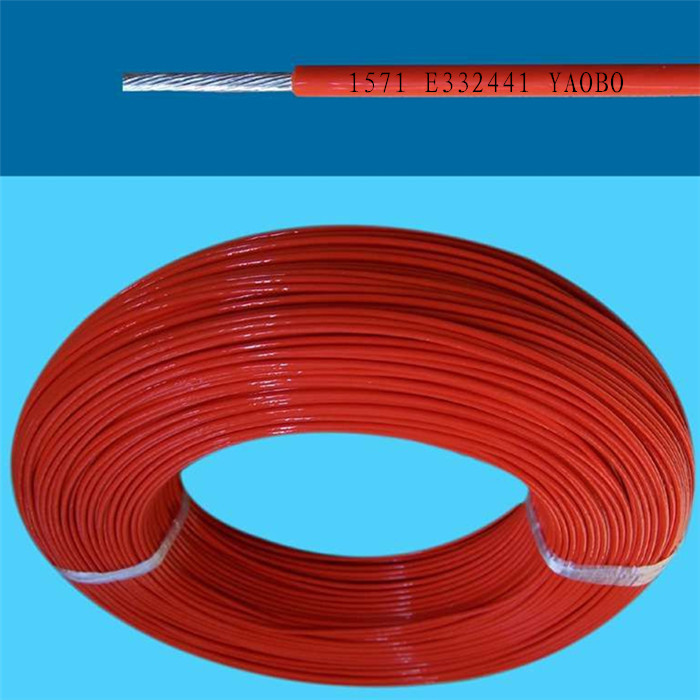

UL 1571 Flat Cable
說 明 DESCRIPTION
UL型號：1571 UL STYLE:1571
溫度范圍：-30°C～+80°C/150°C Temperature range : -30°C～+80°C/150°C
額 定：80°C 30V Rating : 80°C 30V
絕 緣：聚氯乙烯 Insulation：PVC
導體材質：鍍錫銅線 Conductor material：TINNED COPPER
外徑容差：±0.10mm O.D.Allowance:：±0.10mm
顏 色：白 藍 紅 黑 棕 黃 綠 粉 A viable：White Blue Red Black Brown Yellow green
pink
阻燃等級：VW-1 FT1 Flame test : VW-1 、FT1
特 性 SPECIALITY
1 經輻射交聯，對熱穩定 1.Excellent chermal stability due to irradiated
cross-linked insulation
2 亦可生產無輻射交聯的產品 2.Can be produced without cross-linking
3 用 途 APPLICATION
小型電子設備的內部配線 Internal wiring for small-scale electric or electronic
equipment

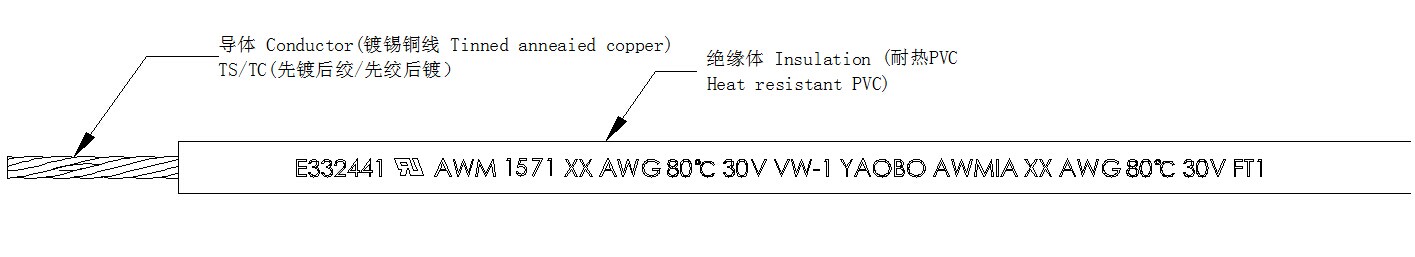

構造 Construction
參數 Construction Table
|
導體尺寸
Size of conductor |
絕緣體 Insulation |
最大導體電阻 Max.cond. Resistance at 20°C Ω/KM |
標準長度 Unit Length |
||
|
線號AWG |
線數/線徑Composition |
絕緣厚度 Thk. （mm±0.05） |
外徑 Dia （mm） |
束 Coil （m） |
|
|
30 |
7/0.10 |
0.20 |
0.70 |
381 |
610 |
|
28 |
7/0.127 |
0.19 |
0.75 |
239 |
|
|
26 |
7/0.16 |
0.26 |
1.00 |
150 |
|
|
24 |
11/0.16 |
0.25 |
1.10 |
94.2 |
|
|
22 |
17/0.16 |
0.27 |
1.30 |
59.4 |
|
|
20 |
21/0.178 |
0.28 |
1.50 |
36.7 |
|
|
18 |
34/0.178 |
0.30 |
1.80 |
23.2 |
|
|
16 |
26/0.254 |
0.31 |
2.10 |
14.6 |
|
備注 NOTE
1、電氣特性 1.Electrical properties
最小絕緣電阻（15.6℃時）：10MΩ.km Min.insulation resistance(at15.6℃):10 MΩ.km
耐電壓：A.C.500V/1min. Dielectric withsanding voltage: A.C.2000V/1min.
2、許可導體型號范圍：30～16AWG 2.Size range:30～16AWG
