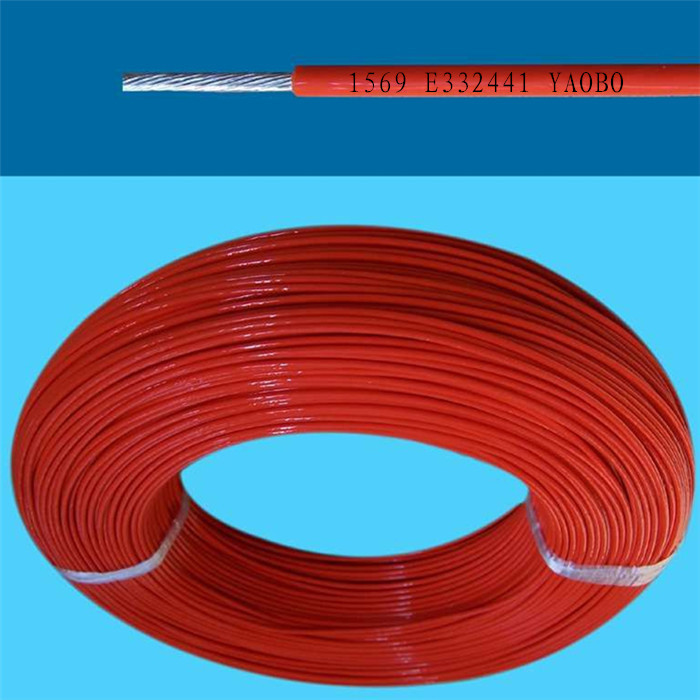

UL 1569 Flat Cable
說 明 DESCRIPTION
UL型號：1569 UL STYLE:1569
額定溫度：-40°C～+80°C/90°C /105°C Rate temperature: -40°C～+80°C/90°C /105°C
額定電壓： 300V Rate voltage: 300V
絕 緣：聚氯乙烯 Insulation：PVC
導 體：30～2AWG鍍錫銅線 Conductor: 30 to 2AWG Tinned Copper
外徑容差：±0.10mm O.D.Allowance:：±0.10mm
顏 色：黑 棕 紅 橙 黃 綠 藍 紫 灰 白 Aviable：Black Brown Red Orange Yellow Green 透明 黃綠等 Blue Violet Gray White Transparenl Green∕
Yellow，etc.
性 能 ELECTRONIC CHARACTERISTICS
線材柔軟、易加工、耐寒、性能穩定、滿足 Flexible、convinience to assemble、cold resistance、
UL758、UL1581、RoHs要求 stable performance、UL758andUL1581、
RoHS compliance.
應用 APPLICATION
適用于家用電器、照明燈具、醫療器械、電 Apply to Household appliance、medical equipment、
子設備、溫度偉感器、冶金化工、電力安 IIIumination＆Lighting＆Headlamp、electric machines、 裝等連接線 temperature sensor、Metallurgy Chemical series、
Electrical Installation

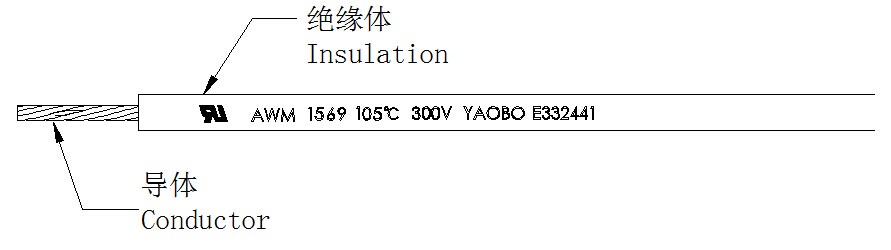

構造 Construction
參數 Construction Table
|
導體尺寸 Size of conductor |
絕緣體 Insulation |
電氣特性 Electrical Characteristic |
包裝 Packing |
||||
|
線號 AWG |
線數/線徑
Composition |
直徑 Diameter mm |
絕緣厚度Thickness |
完成外經 Over Diameter mm |
導體電阻 Condutor Resislance Ω/KM 20℃) |
允許電流 Permissible ampacity 20℃-AMR |
米/卷 m/coils |
|
30 |
1/0.254 |
0.25 |
0.38 |
1.01 |
361.00 |
0.64 |
610 |
|
28 |
1/0.320 |
0.31 |
1.07 |
227.00 |
1.01 |
610 |
|
|
26 |
7/0.160 |
0.49 |
1.25 |
143.00 |
1.61 |
610 |
|
|
24 |
11/0.160 |
0.61 |
1.37 |
89.30 |
2.57 |
610 |
|
|
22 |
17/0.160 |
0.76 |
1.52 |
56.40 |
4.36 |
610 |
|
|
20 |
21/0.180 |
0.95 |
1.71 |
35.20 |
6.94 |
610 |
|
|
18 |
34/0.180 |
1.21 |
1.97 |
22.20 |
11.01 |
610 |
|
|
16 |
26/0.254 |
1.50 |
2.27 |
14.00 |
17.52 |
305 |
|
|
14 |
41/0.254 |
1.88 |
2.64 |
8.78 |
27.84 |
305 |
|
|
12 |
65/0.254 |
2.37 |
3.13 |
5.53 |
44.20 |
305 |
|
|
10 |
105/0.254 |
3.01 |
3.77 |
3.48 |
70.38 |
305 |
|
