產品詳細

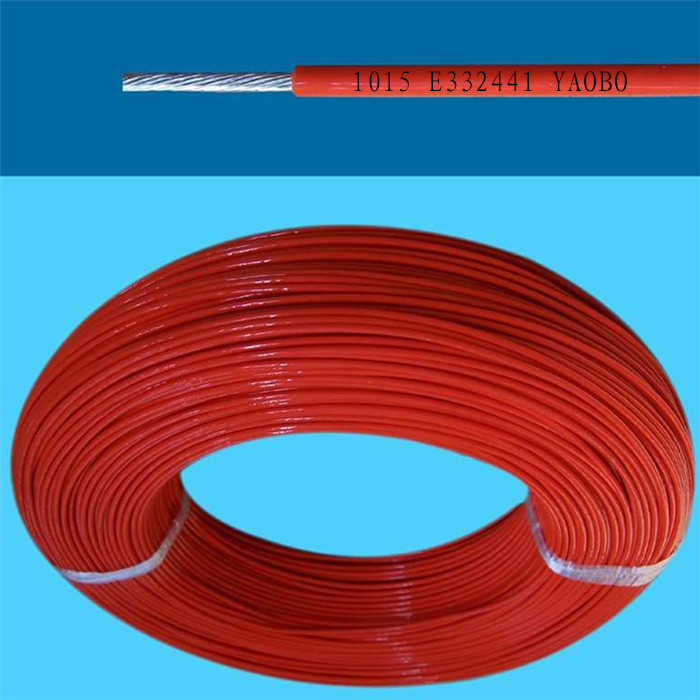

UL1015

UL1015

  • 品 牌:yaobo
    款 號:
    咨詢熱線:0769-82097678
    服務熱線:15876435865
    圖紙下載:
  • 產品詳情



UL 1015  HOOK-UP WIRE

                                                      DESCRIPTION

UL型號:1015                                        UL STYLE:1015
溫度范圍:-30°C+105°C                  Temperature range : -30°C+105°C

    定:105°C  600V                           Rating : 105°C  600V

    緣:聚氯乙烯                                  InsulationPVC

導體材質:鍍錫銅                          Conductor materialTINNED COPPER

    色:白           AviableWhite Blue Red Black Brown Yellow green pink
阻燃等級:VW-1 FT1                       Flame test : VW-1 FT1

用途                                      APPLICATION

電氣、電子設備的內部配線                  Internal wiring for electric or electronic equipment

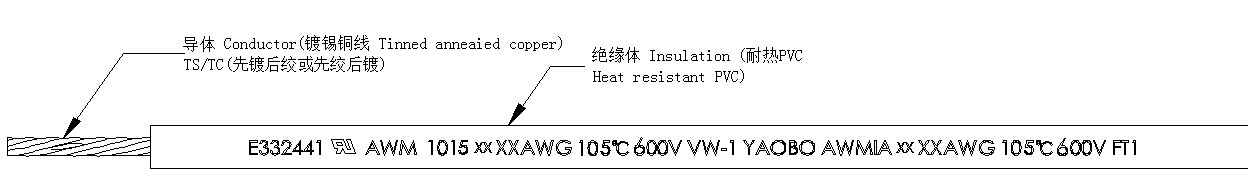

構造  Construction

參數  Construction Table

導體尺寸

Size of conductor

絕緣體

Insulation

最大導體電阻

Max.cond. Resistance at 20°C

Ω/KM

標準長度

Unit Length

種類

Type

線號AWG

線數/線徑Composition
(strands/mm)

絕緣厚度

Thk.

mm±0.05

外徑

Dia

mm



Coil

m

絞線

Stranded

26

7/0.160

0.79

2.05±0.10

45.20

610

24

11/0.160

2.20±0.10

29.30

610

22

17/0.160

2.40±0.10

16.70

610

20

21/0.178

2.55±0.10

10.50

610

18

34/0.178

2.80±0.10

6.64

610

16

26/0.254

3.10±0.10

4.18

305

14

41/0.254

3.50±0.10

2.62

305

12

65/0.254

3.90±0.10

1.65

305

10

105/0.254

5.10±0.10

1.04

305

TASC

22

7/0.254

2.38±0.10

16.70

610

20

7/0.310

2.55±0.10

10.40

610

18

7/0.404

2.80±0.10

7.06

610

26

1/0.404

2.00±0.10

43.53

610

單條

Solid

24

1/0.511

2.10±0.10

27.25

610

22

1/0.643

2.25±0.10

16.50

610

20

1/0.813

2.40±0.10

10.30

610

18

1/1.024

2.65±0.10

6.52

610

16

1/1.290

2.90±0.10

4.10

305

12

1/1.630

3.25±0.10

2.57

305

10

1/2.050

3.65±0.10

1.62

305

16

1/2.588

4.20±0.10

1.02

305



備注                               NOTE

1、電氣特性                                  1.Electrical properties

 最小絕緣電阻(15.6時):15MΩ.km           Min.insulation resistance(at15.6):15 MΩ.km

2、許可導體型號范圍:289AWG              2.Size range:289AWG(1015)
