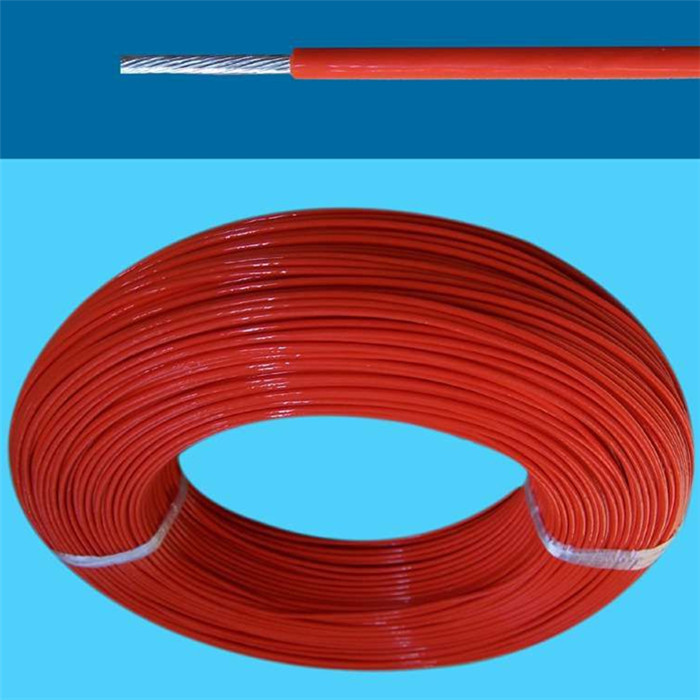

UL 1007 HOOK-UP WIRE
說 明 DESCRIPTION
UL型號：1007 UL STYLE:1007
溫度范圍：-30°C～+80°C Temperature range : -30°C～+80°C
額 定：80°C 300V Rating : 80°C 300V
絕 緣：聚氯乙烯（PVC） Insulation：PVC
導體材質：鍍錫銅 Conductor material：TINNED COPPER
顏 色：白 藍 紅 黑 棕 黃 綠 粉 Aviable：White Blue Red Black Brown Yellow green
pink.
阻燃等級：VW-1及CSAFT1、FT2 Flame test : VW-1 、CSAFT1、FT2
用途 APPLICATION
電氣、電子設備的內部配線 Internal wiring for electric or electronic equipment
USAGE
Used for most electronic equipments which require higher current as Jumper wire or shortdistance
connection
構造 Construction
參數 Construction Table
|
導體尺寸 Size of conductor |
絕緣體 Insulation |
導體電阻INSU.RESISTANCE |
標準長度 Unit Length |
|||
|
種類 Type |
線號AWG |
線數/線徑Composition |
絕緣厚度Thickness （mm±0.05） |
外徑 Diameter （mm） |
Ω/KM(20°C) |
束 Coil （m） |
|
絞線 Stranded |
30 |
7/0.102 |
0.41 |
1.10±0.10 |
114.40 |
610 |
|
28 |
7/0.127 |
1.20±0.10 |
72.00 |
|||
|
26 |
7/0.160 |
1.30±0.10 |
45.20 |
|||
|
24 |
11/0.160 |
1.40±0.10 |
29.30 |
|||
|
22 |
17/0.160 |
1.60±0.10 |
16.70 |
|||
|
20 |
21/0.178 |
1.80±0.10 |
10.50 |
|||
|
18 |
34/0.178 |
2.10±0.10 |
6.64 |
|||
|
16 |
26/0.254 |
2.40±0.10 |
4.18 |
|||
|
TASC |
26 |
7/0.160 |
1.30±0.10 |
42.60 |
||
|
24 |
7/0.203 |
1.40±0.10 |
26.20 |
|||
|
22 |
7/0.254 |
1.60±0.10 |
16.70 |
|||
|
20 |
7/0.310 |
1.80±0.10 |
10.40 |
|||
|
18 |
7/0.404 |
2.10±0.10 |
7.06 |
|||
|
16 |
7/0.488 |
2.30±0.10 |
4.86 |
|||
|
單條 Solid |
26 |
1/0.404 |
1.25±0.10 |
43.53 |
||
|
24 |
1/0.511 |
1.35±0.10 |
27.25 |
|||
|
22 |
1/0.643 |
1.50±0.10 |
16.50 |
|||
|
20 |
1/0.813 |
1.65±0.10 |
10.30 |
|||
|
18 |
1/1.024 |
1.85±0.10 |
6.52 |
|||
|
16 |
1/1.290 |
2.14±0.10 |
4.10 |
|||
備注 NOTE
1、電氣特性 1.Electrical properties
最小絕緣電阻（15.6℃時）：10MΩ.km Min.insulation resistance(at15.6℃):10 MΩ.km
耐電壓：A.C.2000V/1min. Dielectric withsanding voltage: A.C.2000V/1min.
2、許可導體型號范圍：32～16AWG 2.Size range:32 to 16AWG
