產品詳情

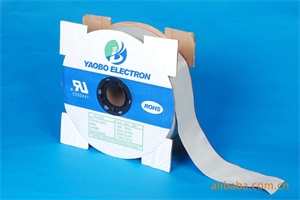

UL2678 Flat Cable
說 明 UL&CSA GRADE
UL型號：2678 UL STYLE:2678
額定溫度：105°C Rate temperature : 105°C
額定電壓：150V Rate voltage : 150V
絕 緣：聚氯乙烯（PVC） Insulation：PVC
導體材質：鍍錫銅 Conductor material：BARE COPPER CONDUCTOR
阻燃等級：VW-1及CSAFT1、FT2 Flame test : VW-1 、CSAFT1、FT2
性 能 ELECTRONIC CHARACTERISTICS
耐 電 壓：1500V Spark test : 1500V
絕緣電阻：100 M-km Insulation resistance : Minimum 100 M-km
抗張強度：1500PSI Tensile strength：1500PSI
伸 長 率：100% Elongation：100%
應用
適用于一般電器、電腦內部連線
USAGE
Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

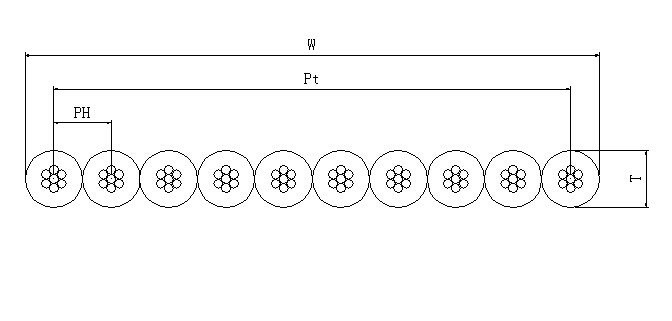

構造 Construction
參數 Construction Table
|
NO.of |
Size of conductor |
Thickness |
Width |
INSU.RESISTANCE |
|
|
芯線數 |
AWG |
Composition |
（mm±0.05） |
Pith=0.635 |
Ω/KM(20°C) |
|
4 |
30 |
7/0.102 |
0.65 |
2.54 |
377 |
|
10 |
30 |
7/0.102 |
0.65 |
6.35 |
377 |
|
16 |
30 |
7/0.102 |
0.65 |
10.16 |
377 |
|
20 |
30 |
7/0.102 |
0.65 |
12.7 |
377 |
|
26 |
30 |
7/0.102 |
0.65 |
16.51 |
377 |
|
30 |
30 |
7/0.102 |
0.65 |
19.05 |
377 |
|
34 |
30 |
7/0.102 |
0.65 |
21.59 |
377 |
|
40 |
30 |
7/0.102 |
0.65 |
25.4 |
377 |
|
50 |
30 |
7/0.102 |
0.65 |
31.75 |
377 |
|
60 |
30 |
7/0.102 |
0.65 |
38.1 |
377 |
|
68 |
30 |
7/0.102 |
0.65 |
43.18 |
377 |
|
80 |
30 |
7/0.102 |
0.65 |
50.8 |
377 |
