產品詳細

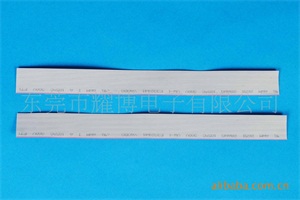

灰排線1.27間距

灰排線1.27間距

  • 品 牌：yaobo
    款 號：2~64PIN
    咨詢熱線：0769-82097678
    服務熱線：15876435865
    圖紙下載：

  • 產品詳情



UL2651 Flat Cable

說   明                                   UL&CSA GRADE

UL型號：2651                               UL STYLE:2651
額定溫度：105°C                           Rate temperature : 105°C
額定電壓：300V                             Insulation：PVC

絕    緣：聚氯乙烯（PVC）              Rate voltage : 300V
阻燃等級：VW-1及CSAFT1、FT2              Flame test : VW-1

電氣性能

耐 電 壓：2500V

絕緣電阻：100 M-km

電    容：44pF/m

電    感：1.45μH/m

特性阻抗：105

導通時間：4.2 ns/m

ELECTRONIC CHARACTERISTICS

Spark test : 2500V
Insulation resistance : Minimum 100 M-km
Capacity : 44pF/m
Inductance : 1.45μH/m
Character istic Impedance : 105
Propagation delay time : 4.2 ns/m

應用

適用于一般電器、電腦內部連線

USAGE

Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

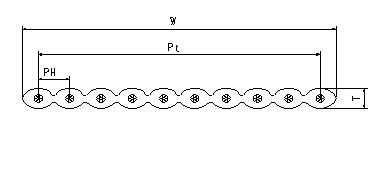

構造  Construction

灰排線1.27MM-1.0MM間距

參數  Construction Table

NO.of
Cores

Size of conductor
導體尺寸

Thickness
厚度

Width
寬度(mm±0.25)

INSU.RESISTANCE
導體電阻

芯線數

AWG
線號

Composition
(strands/mm)
線數/線徑

mm±0.05

Pith=1.0

Pith=1.27

Ω/KM(20°C)

2P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

2

2.54

377
237
149

4P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

4

5.08

377
237
149

5P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

5

6.35

377
237
149

6P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

6

7.62

377
237
149

7P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

7

8.89

377
237
149

8P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

8

10.16

377
237
149

9P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

9

11.43

377
237
149

10P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

10

12.7

377
237
149

12P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

12

15.24

377
237
149

14P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

14

17.78

377
237
149

16P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

16

20.32

377
237
149

20P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

20

25.4

377
237
149

24P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

24

30.48

377
237
149

26P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

26

33.02

377
237
149

30P

30

28

26

7/0.102
7

/0.127

7/0.160

0.82


0.90

1.0

30

38.1

377

237

149

34P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

34

43.18

377
237
149

40P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

40

50.8

377
237
149

50P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

50

63.5

377
237
149

60P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

60

76.2

377
237
149

64P

30
28
26

7/0.102
7/0.127
7/0.160

0.82
0.90
1.0

64

81.28

377
237
149



時間：2022-11-10
